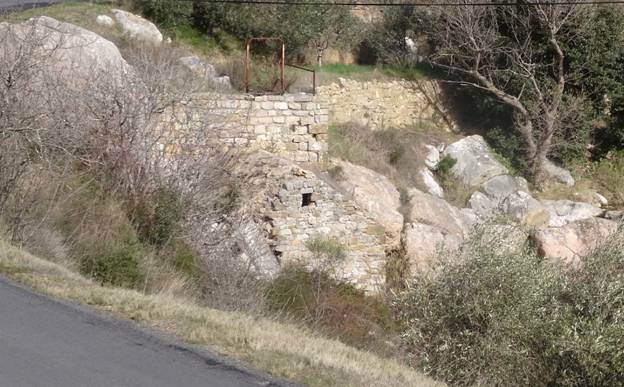

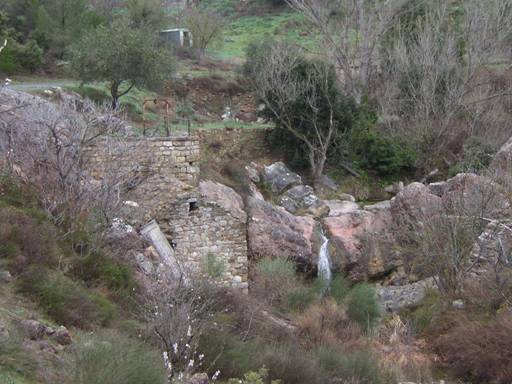

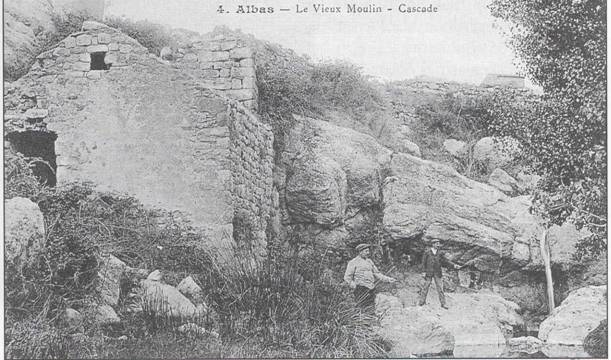

Moulin à eau du village

Moulin à eau du village
Moulin à eau du village
Moulin à eau du village

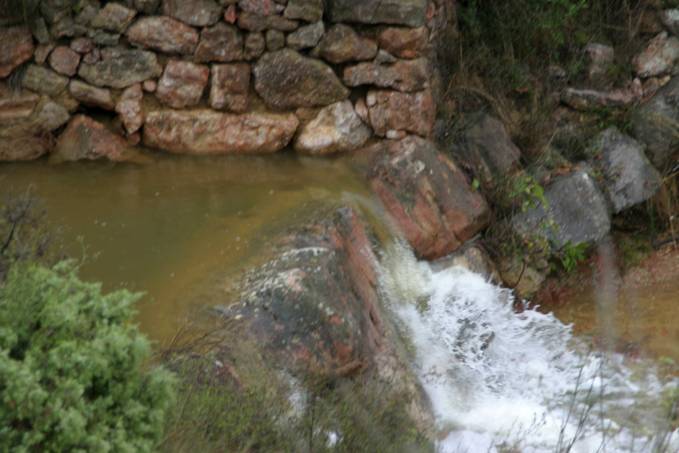

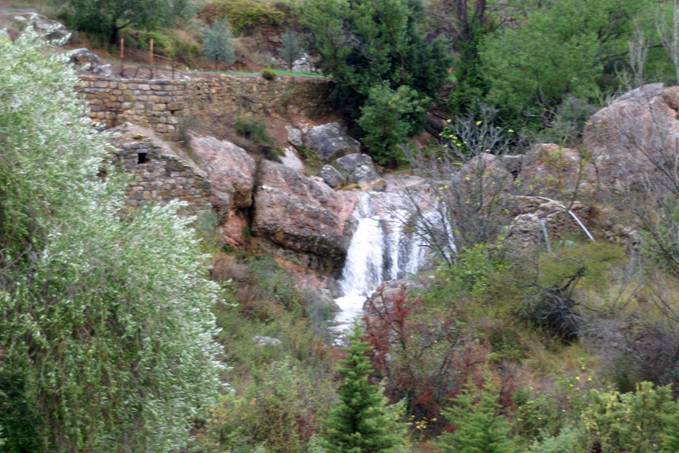

Moulin à eau du village après une grosse pluie
Moulin à eau du village après une grosse pluie

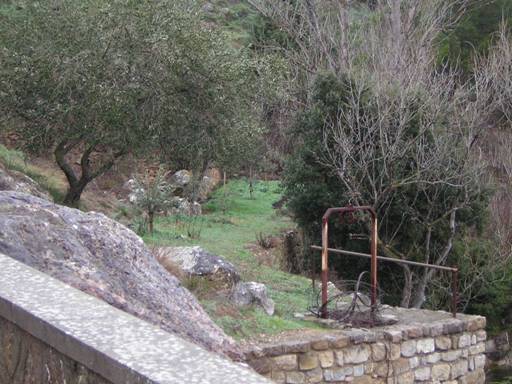

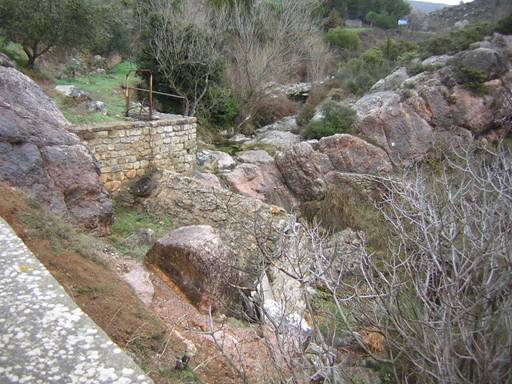

Le béal (bief) :




L’eau de la Malpetto est canalisée vers le « béal » qui est actuellement rempli de terre et planté d’oliviers

La structure en fer avec poulie sert à actionner une trappe pour libérer l’écoulement de l’eau qui tombe d’abord verticalement puis arrive en biais sur la roue horizontale située sous la meule.

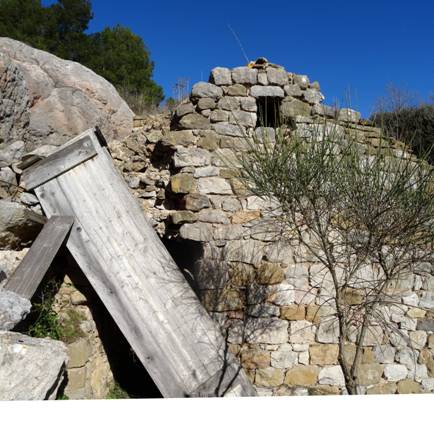

Le moulin proprement dit

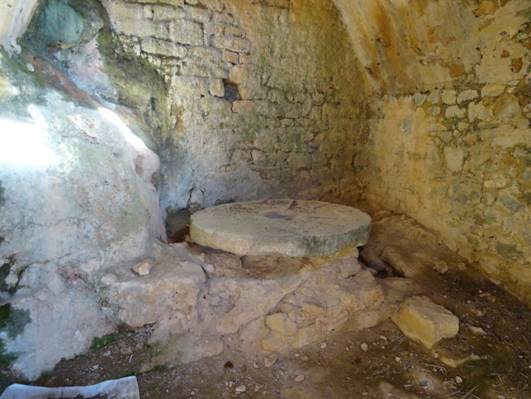

La meule dormante (la meule tournante a disparu)

La meule dormante (la meule tournante a disparu)

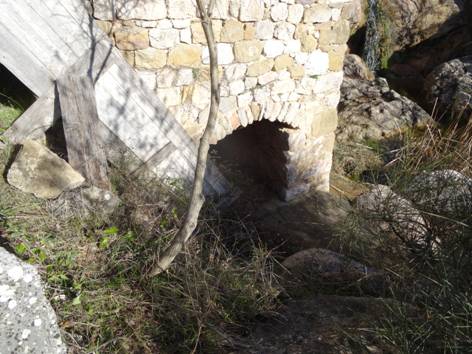

L’eau après avoir fait tourner la roue horizontale repart vers la rivière

L’eau après avoir fait tourner la roue horizontale repart vers la rivière

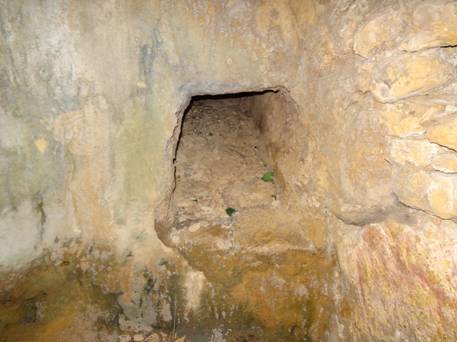

La sortie de l’eau avant la roue (qui n’existe plus).

La sortie de l’eau avant la roue (qui n’existe plus).

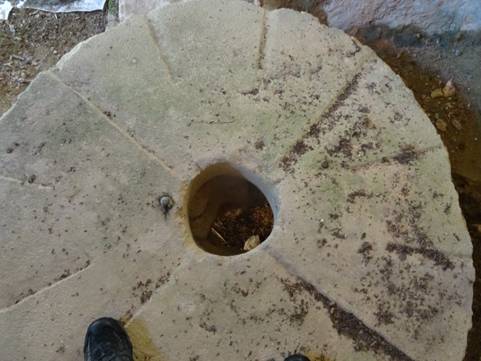

La meule est percée en son centre pour permettre le passage de l’arbre vertical relié à la roue à eau située l’étage en dessous

La meule est percée en son centre pour permettre le passage de l’arbre vertical relié à la roue à eau située l’étage en dessous

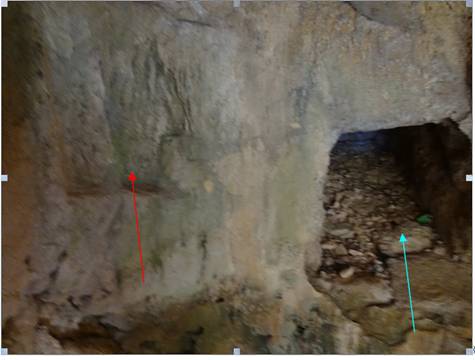

En rouge, une des deux encoches prévues pour soutenir la roue à eau  En bleu, l’orifice d’écoulement des eaux sur les pales de la roue

En rouge, une des deux encoches prévues pour soutenir la roue à eau

En bleu, l’orifice d’écoulement des eaux sur les pales de la roue

La roue horizontale est placée sous le bâtiment.

Le dispositif des meules, se trouve juste à l'étage au-dessus, dans la chambre de meunerie.

La roue horizontale est actionnée par la force motrice de l'eau. Elle a un axe vertical qui transmet directement le mouvement au dispositif par le tronc. Cet axe principal des meules traverse le plancher, et transmet le mouvement jusqu'à l'anille.

Cette pièce de fer est logée dans la face inférieure de la meule tournante et permet ainsi un mouvement de rotation des meules.

Avec un tel moulin, pour moudre 100 kg de grain, sous une chute de quatre mètres, il faut 600 mètres cubes d'eau

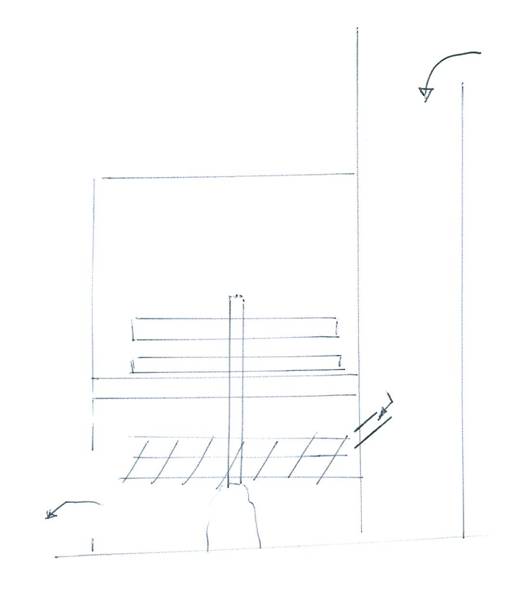

En coupe:

Coupe

Les flèches représentent le mouvement de l’eau.

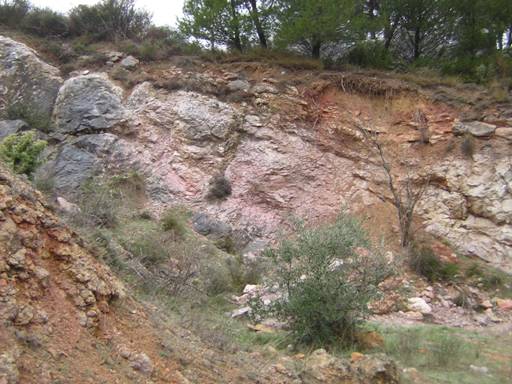

en face de ce moulin se trouve une carrière de calcaire rose

Localisation:
